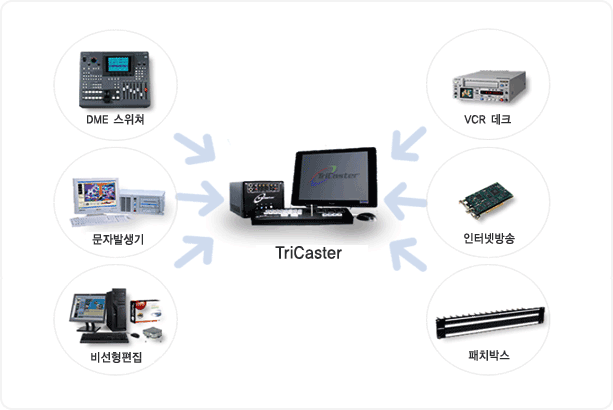

DME 스위쳐와 문자발생기, VCR데크, 캡쳐, 비선형 편집기, 인터넷 방송 인코더, 패치박스등을 단일 기기로 통합한 제품입니다.

개요

TriCaster STUDIO는 포터블 라이브 프로덕션 제품으로 다수의 카메라와 동영상 파일, 파워포인트 자료, 인터넷
웹페이지, 고해상도의 이미지 등을 라이브 스위칭 할 수 있습니다. 동시에 빔프로젝터, 비디오 영상, 인터넷
웹스트리밍으로 생방송 할 수 있으며 내장된 하드디스크에 녹화를 진행할 수 있습니다.
내장된 비선형 편집기(NLE)는 NewTek SpeedEDIT의 기술을 그대로 사용하여 보다 빠르게 현장 편집을 진행할
수 있도록 도와줍니다.
LiveMatte 기술과 LiveSet 기술을 통해 놀라운 가상 스튜디오 기능을 구현하며, 다양한 VideoFX 을 이용할 수
있습니다.
라이브 윈도우 미디어 및 VC1 스트리밍은 놀라운 화질의 인터넷 방송을 할 수 있게 하며, 16:9 방식으로도
스트리밍을 할 수 있습니다.
직관적인 인터페이스는 누구나 손쉽게 전문적인 방송 스위칭 및 편집을 할 수 있도록 도와줍니다.

TriCaster STUDIO의 기능

- 6채널의 컴포넌트,Y/C, 컴포지트 입력을 라이브 스위칭
- 내장된 다양한 세트를 통한 라이브 버츄얼셋 지원
- 듀얼 DDR 내장
- 500개 이상의 2D/3D 비디오 트랜지션
- iVGA를 통한 외부 PC화면 임포팅 (3개의 클라이언트 디스플레이)
- 비디오, 프로젝터, 인터넷 방송 동시 출력
- VC1 지원 인터넷 방송 및 동시 녹화
- 템플릿 방식의 인스턴트 자막기 내장
- DDR을 통한 다운스트림키(DSK) 할당 (애니메이션 자막 지원)
- 카메라 오토 캘리브레이션
- 웨이브폼 및 벡터스코프 내장
- 오디오 믹서
- Tally 램프 지원
- 영상 편집

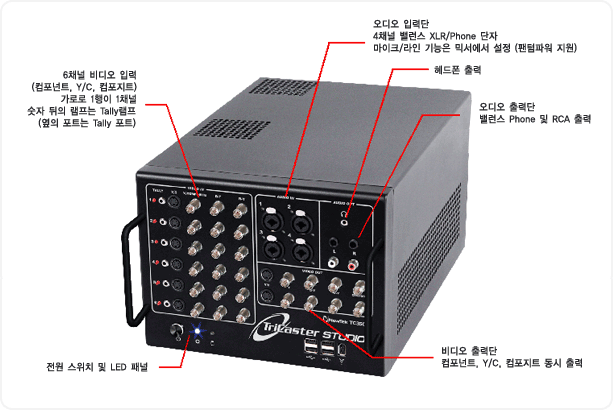

제품외형

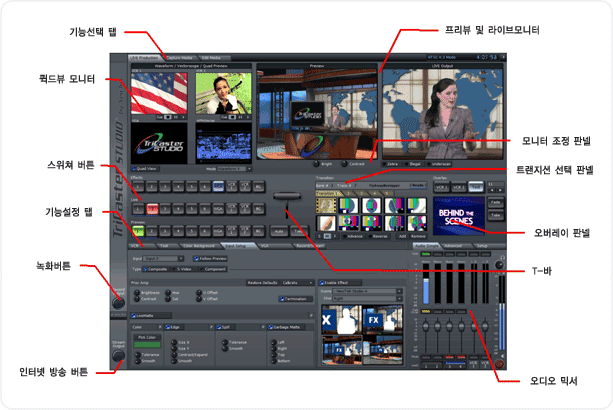

화면구성

라이브 매트 (Live Matte)

- NewTek의 새로운 키잉 합성 방식으로 기존 합성기술의
한계와 문제점을 극복하여 획기적으로 개선된 실시간
합성기술
- 실시간 크로마키 및 루마키 합성
- 원하는 영역에 대해서만 키잉 적용 가능
- 색의 번짐없이 실시간으로 깔끔한 키합성 가능
- 확장된 키잉 설정 및 프리뷰 컨트롤 포함
- Edge 처리 및 Spill 억제 기능

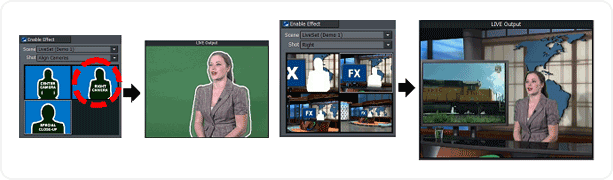

라이브셋 (LiveSet)

- 9개의 버츄얼셋 프로세싱(6개의 카메라, 2개의 DDR, 1개의 iVGA)
- 버츄얼셋의 독립 할당을 통한 멀티 앵글 카메라 지원
- 카메라 앵글을 변화시킬 수 있는 멀티 어깨걸이 샷
- 무제한 수의 오브젝트, 전경/배경 등이 분리된 비디오 채널에 매핑
- 반사, 그림자, 컬러 조명, 굴절, 멀티 채널 비디오 워프 등 이펙트 프로세싱

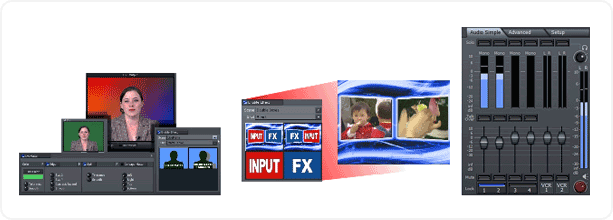

라이브 프로덕션

- 모니터링, 트랜지션, 설정의 세 부분으로 구성
- 카메라, 이펙터, 버츄얼셋 간의 실시간 트랜지션
- 멀티 포맷 및 알파채널 지원의 2개의 DDR 내장
- 3개의 iVGA 입력
- 라이브 윈도우 미디어 및 VC1 스트리밍

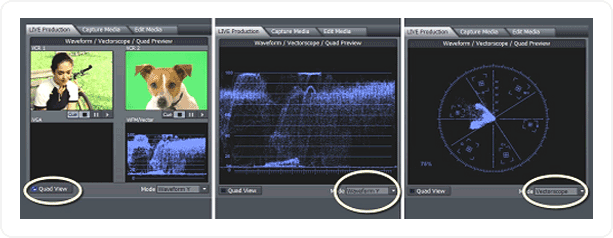

라이브 프로덕션 - 모니터링

- 쿼드뷰 지원 (VCR1, VCR2, iVGA, 웨이브폼/벡터스코프)
웨이브 폼 및 벡터스코프는 단일 창으로도 재생
- Y, Y/C 웨이브폼 및 벡터스코프 지원
- Preview 및 Program Out 에 대한 실시간 모니터링
- 기존 TC모델과는 달리 카메라 입력에 대한 Preview는 없음(별도의 프리뷰 모니터 사용요)

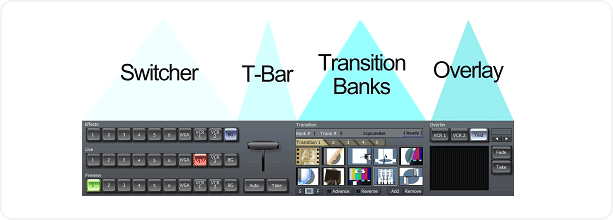

라이브 프로덕션 - 트렌지션

- 스위쳐, T-바, 트랜지션 뱅크, 오버레이의 4부분으로 구성
- 기존 TC에 없던 Effect 열의 활용으로 보다 다양한 비디오 FX 사용
- 트랜지션 뱅크를 통한 다양한 트랜지션을 빠르게 적용
- 텍스트 템플릿 뿐만이 아니라 DDR(VCR1,2) 에 대해서도 자막을 활용할 수 있는 오버레이 기능 (알파채널 지원)

라이브 스튜디오 - 설정

- TriCaster STUDIO의 모든 기능을 설정
- VCR 1,2의 재생 목록 및 재생 in/out를 설정
- 큐(Que) 기능, 목록/선택별 재생을 통한 DDR 자동화 기능
- VCR에는 avi, QuickTime, MP4 등 뿐만 아니라 PSD, TGA 등의 이미지 파일을 재생할 수 있어 다양한 활용이 가능
- 입력 설정을 통해 라이브매트 및 라이브셋을 이용
- 오디오 믹서 내장으로 보이스 오버 및 팬텀 파워 설정

미디어 캡쳐

- DDR 및 미디어 편집에 사용될 영상을 캡쳐
- 내장된 하드디스크에 NT25코덱을 이용하여 캡쳐
- 컴포넌트, Y/C, 컴포지트 1번 채널 사용
- DV 포트를 통한 캡쳐 및 컨트롤 지원
- Mic 1을 통한 보이스/오디오 캡쳐
- 사용 가능한 하드디스크 공간 표시됨

미디어 편집

- SpeedEDIT에 기반을 둔 내장된 비선형 편집기
- 스토리보드 및 타임라인 방식 지원
- DV 및 HDV를 직접 캡쳐할 수 있음
- HDV를 비롯한 다양한 파일 포맷을 로딩하여 편집
- DV Tape로 출력 가능
- 직관적인 인터페이스를 통해 누구나 빠른 편집 가능
- Tool Shed를 통한 다양한 자동화 기능
- 다양한 컨트롤의 키프레임 애니메이션 지원
- 포지션 창 및 컨트롤 트리를 이용한 세부 설정

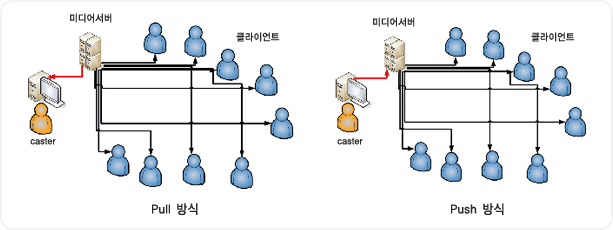

인터넷 스트리밍 - Pull/Push 지원

- 인스턴트 스트리밍을 통해 버튼 하나로 쉽게 인터넷 라이브 방송을 진행
- VC1지원의 라이브 윈도우 미디어 (Live Windows Media)
- 생방송 라이브와 동시에 wmv 파일을 생성
- Avi 파일(NT25코덱)과 wmv를 동시에 녹화

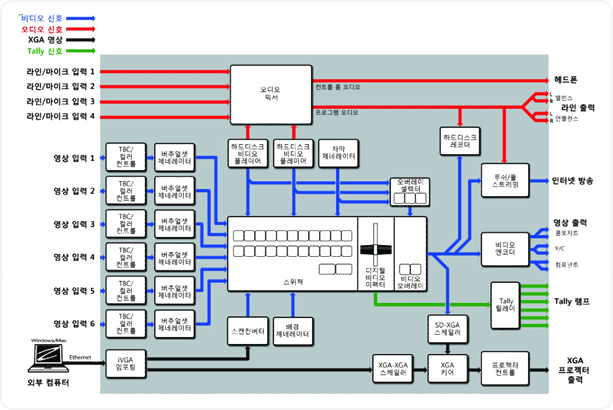

다이어그램

TriCaster 제품군 비교


기능	TriCaster PRO	TriCaster STUDIO
무게	4.54 Kg	7.26Kg
크기	292203190mm	292215264mm
비디오입력	3채널 컴포넌트, Y/C, 컴포넌트	6채널 컴포넌트, Y/C, 컴포넌트
비디오출력	컴포넌트, Y/C, 컴포지트 동시	2채널 컴포넌트, Y/C, 컴포지트 동시
버츄얼셋 지원	불가	지원
스위칭 장비	지원 ? TriCaster VM	지원 ? TriCaster VM
빔프로젝터 출력	4:3	4:3, 16:9
출력 해상도	XGA, SXGA	XGA, SXGA,QSXGA 이상
오토캘리브레이션	지원	지원
iVGA 네트워크 입력	지원	지원
인터넷 라이브 방송	Push/Pull 방식 윈도우미디어	Push/Pull 방식 윈도우미디어 (VC1 스트리밍 지원)
16:9 스트리밍	불가	지원
녹화	지원; avi, wmv 동시 녹화	지원; avi, wmv 동시 녹화
최대 녹화시간	avi; 20시간 이상	avi; 30시간 이상
DDR 재생	1개의 DDR	2개의 DDR지원; 알파채널을 통한 다운스트림키 지원
마이크 입력	2개의 XLR/Phone 겸용 단자 1개의 RCA 스테레오	4개의 XLR/Phone 겸용 단자
라인 입력	2개의 밸런스 Phone 단자 1개의 RCA 단자	4개의 XLR/Phone 겸용 단자
라인 출력	2개의 밸런스 Phone 단자 2개의 RCA 단자	2개의 밸런스 Phone 단자 2개의 RCA 단자
헤드폰 출력	지원	지원
벡터스코프	지원	지원
웨이브폼 모니터	지원	지원
오디오 팬텀 파워	지원	지원
비선형 편집기	지원	지원
Tally 지원	불가	지원
업스트림 효과	불가	지원
파일 포맷	avi	avi, DV, Mpeg-2, DVD, QuickTime, MP4
출력 지원 파일	avi	avi, DV, Mpeg-2, DVD, QuickTime, MP

제품만의 장점

- 단일 기기로 스위칭, 버츄얼셋, 캡쳐, 편집, 인터넷 방송 등 다양한 기능 수행
- 전면 판넬을 통한 입출력
- TriCaster VM을 통한 보다 간편하고 전문적인 조작
- iVGA를 통한 외부 PC/Mac의 영상을 입력
- 빔프로젝터, VCR 및 DVD레코더, 인터넷 생방송에 동시 출력
- 이동성이 뛰어남
- 한글화 된 직관적인 메뉴
- 모든 기능을 리얼타임으로 수행
